  • Передаточное отношение тягового редуктора  83:16 /  5,19:1

  • Максимальная скорость 128 км/ч

  • Дизельный двигатель мощностью 4476 кВ

  • Асинхронный тяговый двигатель 1TB2830 мощностью 638 кВ

  • Максимальная сила тяги 890 кН

Тепловоз с электропередачей Siemens  SD90MAC



Тяговые и тормозные  характеристики

Асинхронный тяговый двигатель 1TB2830

  • Тяговый электродвигатель разработан Siemens AG и изготовлен в соответствии с Лицензией General Motors

  • Четырехполюсной короткозамкнутый трехфазный асинхронный двигатель предназначен специально для использования на локомотивах с большими нагрузками на ось. Статор ламинирован, для защиты от влаги.

  • Пусковой момент 16 300 Нм

  • Длительный момент 12 900 Нм

  • Максимальное напряжение 2 183 V

  • Максимальная скорость 3 435 оборотов в минуту

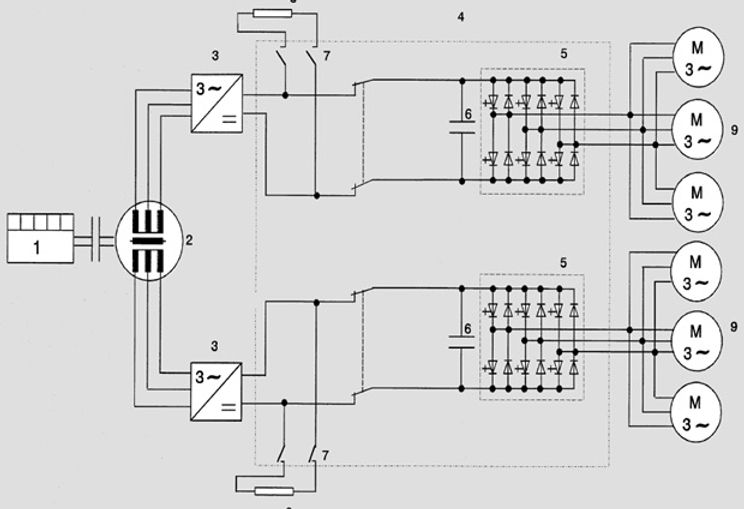

Силовая цепь

1.Дизельный двигатель

2.Генератор

3.Выпрямитель

4.Тяговый преобразователь

5.Инвертор

6.Конденсатор постоянного тока

7.Контактор торможения

8.Тормозной резистор

9.Тяговый двигатель
